Nêu ưu nhược điểm của 5 bộ lọc thường dùng trong mạch chỉnh lưu?

Ưu nhược điểm của 5 bộ lọc thường dùng trong mạch chỉnh lưu

1. Lọc tụ điện

Ưu điểm của lọc tụ điện là điện áp đầu ra cao, hiệu quả lọc tốt khi dòng điện nhỏ. Nhược điểm là khả năng chịu tải kém, dòng nạp khi mở nguồn lớn, ống chỉnh lưu chịu dòng tăng vọt lớn.

Lọc tụ thích hợp cho các mạch có dòng điện nhỏ.

2. Lọc điện cảm

Ưu điểm của lọc cảm ứng là có khả năng chịu tải tốt hơn, hiệu quả lọc tốt đối với các phụ tải thường xuyên thay đổi, không làm ảnh hưởng đến ống chỉnh lưu. Nhược điểm là điện áp ra thấp, lõi cuộn cảm phải lớn khi dòng tải lớn. Sức điện động ngược do phần cảm tạo ra có thể phá vỡ các thành phần.

Lọc điện cảm thích hợp cho những trường hợp có sự thay đổi tải lớn và dòng điện lớn.

3. Bộ lọc Γ (Gamma)

Ưu điểm của bộ lọc Γ (gamma) là dòng ra lớn hơn, khả năng chịu tải tốt hơn và hiệu quả lọc tốt hơn. Nhược điểm của nó là cồng kềnh và tốn kém.

Loại lọc này thích hợp cho lọc mạch có tải thay đổi lớn và dòng tải lớn.

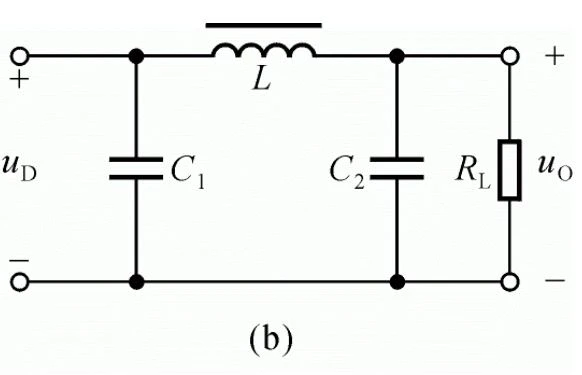

4. Bộ lọc LC loại π (Pie)

Ưu điểm của bộ lọc LC Π (Pie) là điện áp đầu ra cao và hiệu quả lọc tốt. Nhược điểm là dòng ra nhỏ, khả năng chịu tải kém.

Bộ lọc này thích hợp cho những trường hợp dòng tải nhỏ và cần sự ổn định.

5. Loại π (Pie): Bộ lọc RC

Ưu điểm của mạch lọc RC kiểu π là cho hiệu quả lọc tốt và tương đối tiết kiệm. Bộ lọc cũng có thể làm giảm điện áp và giới hạn dòng điện. Nhược điểm là khả năng chịu tải kém và dòng ra nhỏ.

Mạch lọc này thích hợp cho các trường hợp có dòng tải nhỏ.
