Sức mạnh về phía trước và flyback là gì? Sự khác biệt giữa chuyển tiếp và flyback là gì? Cách phân biệt nhanh chóng

Chuyển tiếp và flyback là hai công nghệ cung cấp năng lượng chuyển mạch khác nhau

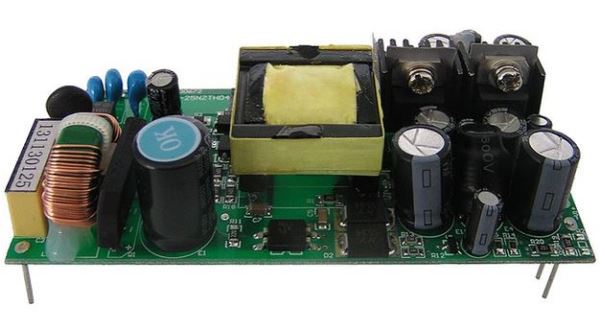

Chuyển tiếp nguồn điện chuyển mạch

01 Giới thiệu

Chuyển tiếp chuyển đổi cung cấp năng lượng đề cập đến một nguồn cung cấp năng lượng chuyển mạch sử dụng năng lượng khớp nối cách ly biến áp tần số cao về phía trước. Nguồn điện chuyển tiếp có cấu trúc phức tạp và công suất đầu ra cao. Nó phù hợp cho điện áp thấp và dòng điện cao (100W-300W) chuyển mạch nguồn cung cấp. Rộng rãi.

Máy biến áp phía trước chỉ có chức năng chuyển đổi điện áp và toàn bộ có thể được coi là một mạch buck với máy biến áp.

02 Nguyên tắc

Nguồn điện chuyển tiếp: Khi ống chuyển mạch được bật, máy biến áp đầu ra hoạt động như một phương tiện để kết hợp trực tiếp năng lượng từ trường, và năng lượng điện và năng lượng từ tính được chuyển đổi thành nhau, để đầu vào và đầu ra được thực hiện cùng một lúc.

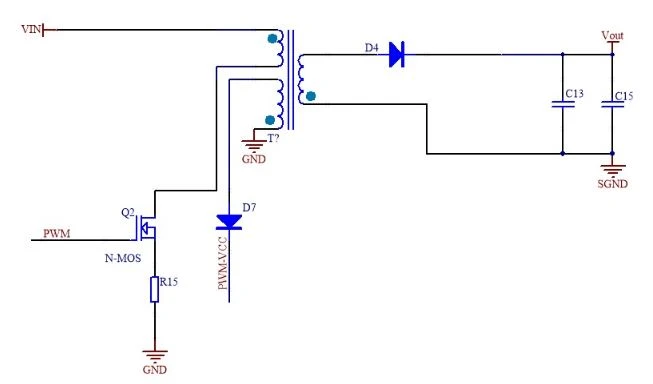

Như hình dưới đây

03 Nhược điểm

Để ngăn chặn lực điện động trở lại được tạo ra bởi cuộn dây chính của máy biến áp phá vỡ ống chuyển đổi, cần phải tăng cuộn dây lực điện trở lại

Thêm một cuộn cảm vào bộ lọc thứ cấp để lọc lưu trữ năng lượng, tốn kém

Khối lượng của máy biến áp cung cấp điện chuyển tiếp lớn hơn so với máy biến áp nguồn chuyển mạch flyback.

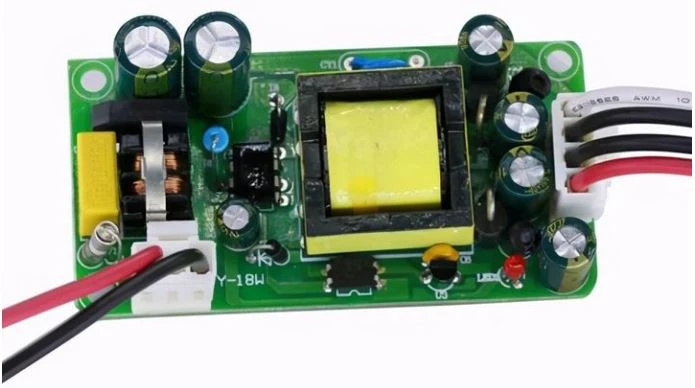

Flyback chuyển đổi nguồn điện

01 Giới thiệu

Nguồn điện chuyển mạch flyback đề cập đến việc sử dụng máy biến áp tần số cao flyback để cô lập các mạch đầu vào và đầu ra. Máy biến áp không chỉ biến đổi điện áp và truyền năng lượng, mà còn có chức năng như một cuộn cảm lưu trữ năng lượng. Máy biến áp flyback tương tự như một cuộn cảm. thiết kế của.

Mạch tương đối đơn giản và dễ điều khiển, và loại flyback được sử dụng rộng rãi ở công suất thấp 20-100W.

Một máy biến áp flyback có thể được coi là một cuộn cảm với chức năng biến đổi điện áp, đó là một mạch tăng cường buck.

02 Nguyên tắc

Khi ống công tắc được bật, dòng điện cuộn cảm chính của máy biến áp tăng lên. Bởi vì cuộn dây đầu ra của mạch flyback có đầu đối diện của cùng tên, điốt đầu ra bị tắt, máy biến áp lưu trữ năng lượng và tải được cung cấp bởi tụ điện đầu ra;

Khi ống công tắc bị tắt, điện áp cuộn cảm ở phía chính của máy biến áp bị đảo ngược. Tại thời điểm này, điốt đầu ra được bật và năng lượng của máy biến áp cung cấp năng lượng cho tải thông qua điốt và sạc tụ điện cùng một lúc.

03 Tóm tắt

Nguyên tắc làm việc là khác nhau: kích thích phía trước là làm việc chính và làm việc thứ cấp, và thứ cấp không hoạt động, có freewheeling và freewheeling quyến rũ, thường ở chế độ CCM. Hệ số công suất thường không cao, và đầu vào và đầu ra tỷ lệ thuận với chu kỳ nhiệm vụ của tỷ lệ biến đổi. Flyback là công việc chính, thứ cấp không hoạt động và hai bên được tách ra. Nói chung, ở chế độ, điện cảm của máy biến áp tương đối nhỏ và cần có khoảng cách không khí, vì vậy nó thường phù hợp với điều kiện năng lượng vừa và nhỏ.

Máy biến áp phía trước là lý tưởng và không lưu trữ năng lượng, nhưng vì điện cảm từ hóa bị hạn chế, dòng điện từ hóa làm cho lõi từ lớn. Để tránh sự bão hòa của từ thông, máy biến áp cần cuộn dây phụ trợ để thiết lập lại thông lượng từ tính. Hình thức làm việc của máy biến áp flyback có thể được coi là một cuộn cảm kết hợp; cuộn cảm đầu tiên lưu trữ năng lượng và sau đó xả năng lượng. Vì điện áp đầu vào và đầu ra của máy biến áp flyback có các cực đối diện nhau, khi ống chuyển đổi bị ngắt kết nối, thứ cấp có thể cung cấp điện áp đặt lại cho lõi từ tính. Do đó, máy biến áp flyback không cần thêm một cuộn dây thiết lập lại thông lượng từ tính bổ sung.
