Làm thế nào để chọn cuộn cảm chế độ phổ biến?

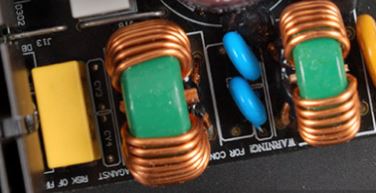

Cuộn cảm chế độ phổ biến là một cuộn dây có cùng tên và cùng một hướng quanh co và cùng một số lượt trên một vòng từ tính đóng.

1. Phân loại

một. Sử dụng trên đường dây điện: điện áp mạch cao, dòng điện cao và dải tần số lọc rộng;

b. Sử dụng đường dây tín hiệu chung: f<10mhz, such="" as="" rs485,="" can,="" mvb,="">

c. Cáp tín hiệu tốc độ cao: f>10MHz, Ethernet, USB2.0, đồng hồ/dữ liệu vi sai DDR, HDMI, USB3.0, DVI, v.v.

2. Thông số kỹ thuật

Trở kháng chế độ phổ biến, trở kháng chế độ chênh lệch (được xem xét trên đường dây tín hiệu), giá trị cảm ứng, điện trở DC, dòng điện và điện áp được định mức, chịu được điện áp (điện áp giữa nhóm đường dây và nhóm đường dây), điện trở cách nhiệt, phạm vi nhiệt độ.

3. Điểm xét tuyển

một. Xác định các thông số của CMC theo đặc tính điện của mạch ứng dụng. Đáp ứng điện áp được định mức và dòng điện định mức lớn hơn điện áp và dòng điện hoạt động.

b. Xác định giá trị trở kháng hoặc cảm ứng của chế độ chung:

Mạch cung cấp điện: Không cần phải xem xét trở kháng chế độ khác biệt. Khi được sử dụng để giải quyết vấn đề dẫn tần số thấp, thường chọn một thiết bị có trở kháng bộ lọc lớn hơn từ 0,01MHz đến hàng chục MHz, với độ cảm ứng của mH và phạm vi trở kháng chế độ phổ biến hàng trăm Ω đến hàng trăm KΩ; được sử dụng để giải quyết vấn đề nhiễu bức xạ, thường chọn một thiết bị có trở kháng bộ lọc lớn 10MHz ~ 1GHz và trở kháng chế độ phổ biến của nó phải càng lớn càng tốt trong điều kiện bình thường;

Mạch tín hiệu: Trong dải tần số làm việc tín hiệu, trở kháng chế độ vi sai nên càng nhỏ càng tốt để không ảnh hưởng đến việc truyền tín hiệu bình thường; nó thường được khuyến cáo rằng trở kháng chế độ chênh lệch là dưới 50 Ω tại điểm tần số tín hiệu.
