Giới thiệu ngắn gọn của Cuộn cảm

1. bản chất của cuộn cảm

Cái gọi là cuộn cảm đề cập đến một thiết bị cảm ứng, mà là một yếu tố cảm ứng điện từ bị thương với một dây cách điện (như dây tráng men, dây phủ bông, vv).

Trong mạch điện, khi dòng điện chạy qua một dây dẫn, một trường điện từ được tạo ra. Độ lớn của trường điện từ chia cho cường độ dòng điện là điện cảm.

Điện cảm là một đại lượng vật lý đo khả năng của một cuộn dây để tạo ra cảm ứng điện từ. Một dòng điện được áp dụng cho một cuộn dây và từ trường được tạo ra xung quanh cuộn dây và cuộn dây có một thông lượng từ. Nguồn cung cấp điện lớn hơn cho cuộn dây, từ trường mạnh hơn và dòng thông lượng lớn hơn thông qua cuộn dây càng lớn. Các thí nghiệm đã chỉ ra rằng thông lượng từ thông qua cuộn dây tỷ lệ thuận với dòng điện chảy vào, và tỷ lệ của chúng được gọi là hệ số tự cảm, còn được gọi là điện cảm.

2. Phân loại công suất

Phân loại theo điện cảm: điện cảm cố định, điện cảm biến thiên.

Phân loại theo các đặc tính của bộ từ: cuộn dây lõi không khí, cuộn ferit, lõi sắt cuộn, cuộn lõi đồng.

Phân loại theo bản chất của công việc: cuộn dây ăng-ten, cuộn dây dao động, cuộn dây cuộn, cuộn dây bẫy, cuộn dây lệch.

Phân loại theo cấu trúc quanh co: cuộn dây đơn lớp, cuộn dây nhiều lớp, cuộn dây tổ ong.

Phân loại theo tần số hoạt động: cuộn tần số cao, cuộn dây tần số thấp.

Theo đặc điểm cấu trúc: từ lõi cuộn dây, cuộn cảm cuộn cảm, cuộn dây cuộn cảm mã màu, cuộn dây lõi không từ tính, vv

Cuộn cảm cuộn dây lõi không khí, cuộn cảm lõi và cuộn cảm lõi đồng thường là cuộn cảm tần số trung bình hoặc cao và cuộn cảm lõi sắt chủ yếu là cuộn cảm tần số thấp.

3. vật liệu và quy trình

Cuộn cảm thường bao gồm một cuộn, một cuộn dây, một lá chắn, một vật liệu đóng gói, một lõi từ tính, và các loại tương tự.

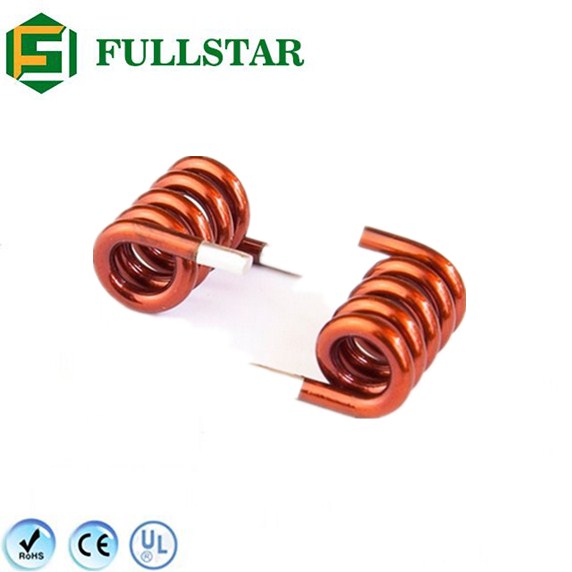

1) Bobbin: Đề cập đến giá đỡ cuộn dây. Nó thường được làm bằng nhựa, bakelite hoặc gốm, và có thể được làm thành các hình dạng khác nhau theo nhu cầu thực tế. Cuộn cảm nhỏ thường không sử dụng suốt chỉ, nhưng trực tiếp quấn dây men xung quanh lõi. Cuộn cảm rỗng không cần lõi, suốt chỉ và lá chắn, mà là vết thương đầu tiên trên khuôn và sau đó khuôn được lấy ra, và các cuộn dây bị kéo ra xa nhau bởi một khoảng cách nhất định.

2) Winding: dùng để chỉ một nhóm các cuộn dây với các chức năng được chỉ định, được chia thành các lớp đơn và nhiều lớp. Lớp đơn có hai dạng cuộn tròn dày đặc và liên cuộn; các đa lớp có một đa số các lớp quanh co phẳng, cuộn dây ngẫu nhiên, và cuộn dây tổ ong và các phương pháp khác.

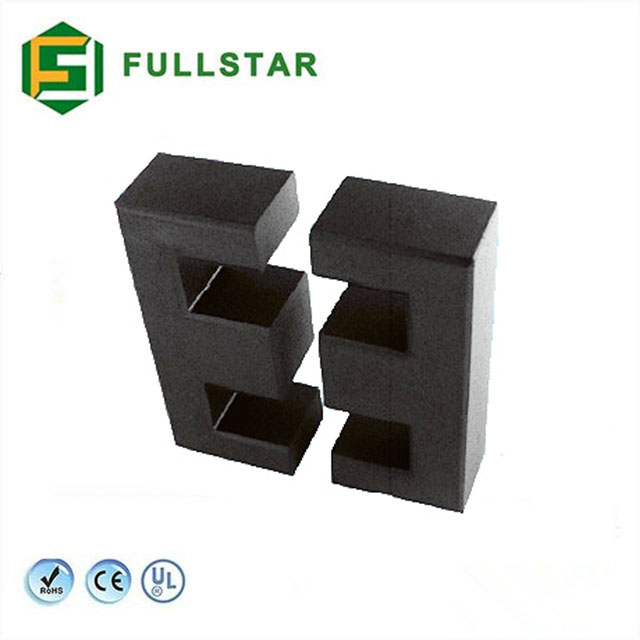

3) Lõi: Nói chung, ferit niken-kẽm hoặc feran mangan-kẽm được sử dụng, có hình dạng khác nhau như hình dạng "I", hình dạng cột, hình dạng mũ, hình dạng "E" và hình dạng nồi.

Sắt cốt lõi: chủ yếu là thép tấm silicon, permalloy, vv, hình dạng của nó là chủ yếu là "E" hình.

4) Shield: lá chắn được sử dụng để tránh từ trường được tạo ra bởi một số cuộn cảm trong quá trình hoạt động ảnh hưởng đến hoạt động bình thường của các mạch và thành phần khác. Cuộn cảm với lá chắn làm tăng sự mất mát của cuộn dây và kéo Q xuống.

5) Vật liệu đóng gói: Sau khi một số cuộn cảm (chẳng hạn như cuộn cảm mã màu, cuộn cảm vòng màu, vv) bị thương, cuộn dây và lõi được niêm phong bằng vật liệu đóng gói. Vật liệu đóng gói được làm bằng nhựa hoặc nhựa epoxy.
