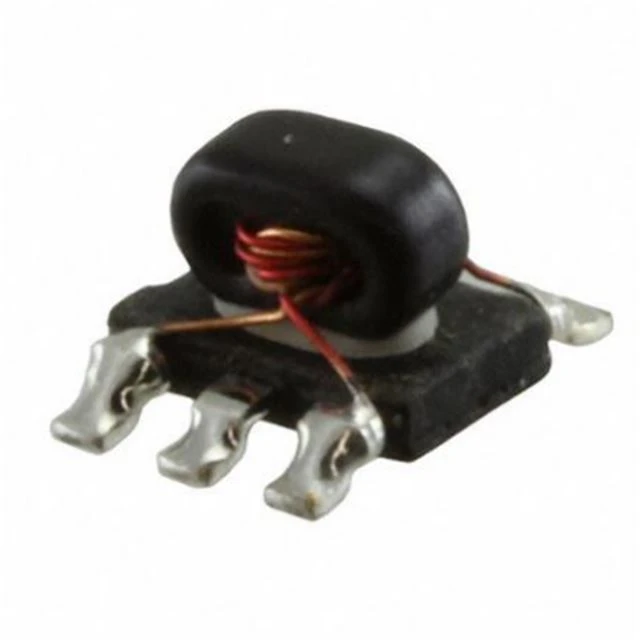

Biến áp cuộn Balun biến áp RF

Biến áp cuộn Balun biến áp RF

Tên thương hiệu: Fullstar
Số mô hình: TB4F
Cách sử dụng: Điện tử
Giai đoạn: Khác
Cấu trúc cuộn: hình xuyến
Số cuộn: Autotransformer
Gửi yêu cầu
Nói chuyện ngay

Mô tả

Thông số kỹ thuật



Biến áp cuộn Balun Biến áp RF

Transformer cuộn Balun Transformer có ba chức năng cơ bản:

1. Chuyển đổi dòng điện hoặc điện áp từ không cân bằng sang cân bằng

2. Loại bỏ hiện tại chế độ chung thông qua các cấu hình nhất định

3. Chuyển đổi trở kháng thông qua các cấu trúc nhất định (tỷ lệ trở kháng không bằng 1: 1) Có nhiều loại balun, một số được sử dụng để chuyển đổi trở kháng và một số được sử dụng để kết nối các đường truyền với các trở kháng khác nhau. Bộ cân bằng chuyển đổi trở kháng cho phép kết hợp trở kháng, cách ly DC và khớp các cổng cân bằng với các cổng một đầu. Choke chế độ chung cũng là một loại balun theo nghĩa vì nó có thể loại bỏ tín hiệu chế độ chung. Balun được sử dụng trong các bộ khuếch đại kéo đẩy, ăng ten băng rộng, bộ trộn cân bằng, bộ nhân tần số và bộ điều biến cân bằng, bộ dịch pha và bất kỳ thiết kế mạch nào yêu cầu biên độ truyền bằng nhau và độ lệch pha 180 độ trên hai đường.


Danh sách máy biến áp RF Balun (75Ω)
Một phần số
Tỷ lệ PRI / GIÂY
Tần số (MHz)
Mất chèn
(dB) Tối đa
Mất R đầu vào
(dB) Tối thiểu
Biên độ (dB)
Kiểu
Giai đoạn (°)
TB2F-458PT-3713-H105
1: 1CT
1-300
1,5
15.0
0,3
1
TB2F-458PT-1062-H078
1: 2CT
1-300
1.2
14.0
0,0
0,0
TB2F-458PT-3743-H105
1: 4CT
1-350
1,5
6.0
0,3
1
TB2F-458PT-0181-G081
1: 9CT
5-90
1.8
13,0
0,1
0,5
TB2F-617DB-0245-F086
1: 1
46-1002
1.2
18,0
0,3
0,0
TB2F-617DB-5793-I082
1: 1
5-1250
1
16.0
0,6
10,0
TB2F-617DB-0282-B084
1: 1.33
4-2800
3,5
10,0
0,8
6.0
TB2F-617DB-1160-D023
1: 1
5-1200
2.0
10,0
0,5
1
TB3F-458PT-0116A
9: 1CT
5-85
2.0
8,0
0,5
5.0
TB4F-617DB-2500-D220
1: 1
5-1250
2.0
10,0
0,2
6.0
TB4F-617DB-7731-F189
1: 1
50-2150
3.0
13,0
0,5
10,0
TB4F-458PT-9594-G003
1: 1CT
5-200
1,5
10,0
0,5
5.0
TB4F-458PT-9594-H096
1: 1CT
5-200
1,5
10,0
0,3
0,0
TB4F-458PT-7532-H005
1: 1CT
5-200
1
10,0
0,2
1
TB4F-458PT-7512-G081
1: 1.6CT
5-350
1,5
15.0
0,5
5.0
TB4F-458PT-0068F
2: 1CT
5-200
1.3
12,0
0,5
2.0
TB5F-458PT-1002-H314
4: 1CT
5-200
3.0
3.0
0,6
1.2
TB5F-458PT-4535-H096
1,3CT: 1CT
1-250
1,5
18,0
0,3
10,0
TB5F-458PT-1566-H272
1: 1CT
5-100
2.0
10,0
0,5
1
TB5F-458PT-3688-H277
1: 1CT
5-200
2.0
8,0
0,7
0,3
TB5F-458PT-2002-G006
2: 1CT
5-100
2.0
4.0
0,1
3.0
TB7F-458PT-1002-G314
4: 1CT
5-200
2,5
5.0
0,1
2.0
TB7F-617DB-1029-D321
1: 2CT
5-1250
3,5
12,0
0,5
8,0
TB7F-617DB-2010-D315
1: 2CT
5-1250
2.2
8,0
0,6
3.0
TB7F-617DB-9210-D243
1: 1
40-1250
1.6
12,0
0,3

1

Các ứng dụng:

◆ Đối với nhiều ứng dụng RF & CATV
◆ Đối với máy thu / phát VHF / UHF và bộ khuếch đại kéo đẩy


Tính năng sản phẩm

1.1: 1 tỷ lệ

Trở kháng vi khuẩn 2,50

3. Tốc độ: 4,5 đến 3000 MHz

Công suất 4.RF: 0,50W

5.DC hiện tại: 30mA

6. Mất chèn: Tối đa 3,5dB; Mất mát đầu vào: 6.0dB Min

7. Phạm vi nhiệt độ hoạt động; -40oC đến +85oC

8. Phạm vi nhiệt độ bảo quản: -55 đến ℃ + 100 ℃



Câu hỏi thường gặp

1.Q: Tại sao chọn chúng tôi?
Trả lời: Fullstar đã sản xuất các cuộn cảm tùy chỉnh trong hơn 24 năm.

2.Q: Doyouhaveanycertert?
A: Chứng nhận WehaveCE, RoHS, CCC, CQC, ISO 9001: 2015.

3.Q: Howaboutyourproductsqualityinspection?
A: Wehaveprof ProfessionalQAandQCteams. 100% qualityinspectionisperformed trước khi giao hàng.

4.Q: Hẻm núi sử dụng?
A: WeacceptOEMandODMproduction.

5.Q: Whatyourqualityguarantee?
Trả lời: Chúng tôi sửa chữa các bộ phận trong vòng 18 tháng nếu cần thiết.
